Arduino Leanardo ve Pro Micro modelleri için tasarlamış olduğum PCB ler. Devre özellikle ters bağlantı, yüksek voltaj ve statik elektrikten yalıtılacak şekilde tasarlandı Buna göre uygulamada Arduino ile giriş araçları arasında hiç bir fiziksel bağlantı bulunmamaktadır tüm bağlantı optik transistörler sayesinde ışık iletimi ile gerçekleştirilmektedir. Bu çalışmayı KiCAD programı ile tamamladım. Bu Çalışma ile ; […]
Habaş firmasının sac üretim ocaklarına giden havayı kontrol etmek için istediği dev sürgülü klape projesi Bu cihaz aslında sadece hava akışını kontrol etmek amacı ile üretildi. Daha önce yapılanlar tam açılıp kapanmadığı için tasarımı yeni baştan farklı bir mantık ile yaptım Makine yerinden sökmeden bakım yapılabilecek şekilde tasarlandı Projede Yaptıklarım Tüm sistem en baştan tasarlandı […]
Müşteri çok ince elek kullandığı için çok yüksek hızlarda çalışan elek yaptıramadığı için proje istedi Müşterinin isteği doğrultusunda karıştırıcıya uygun ve el ile hareket ettirilebilecek elek yapıldı. Seramik çamuru eleyen bu elek 1500 d/dk hız ile çalışmaktadır. Projede Yapılanlar Tüm tasarım İstenilen hıza uygun titreşim motoru tespiti Karıştırıcı kazana uygun boyut, biriktirme haznesi Titreşim sırasında […]
Sobaların parkelere ve döşemelere zarar vermesini engellemek için kullanılan soba tabanı tasarımı. Tasarım daha çok desenler üzerinedir. Yapılan tasarım sadece kaynak ve plazma kesici ile imal edilecek şekilde yapılmıştır. Projede Yapılanlar Plazma kesici ve kaynak ile üretilecek tasarımın yapılması Görsel olarak desenler üzerine tasarım yapılması CNC Plazma kesici için gerekli dataların müşteriye gönderilmesi Montaj resminin […]

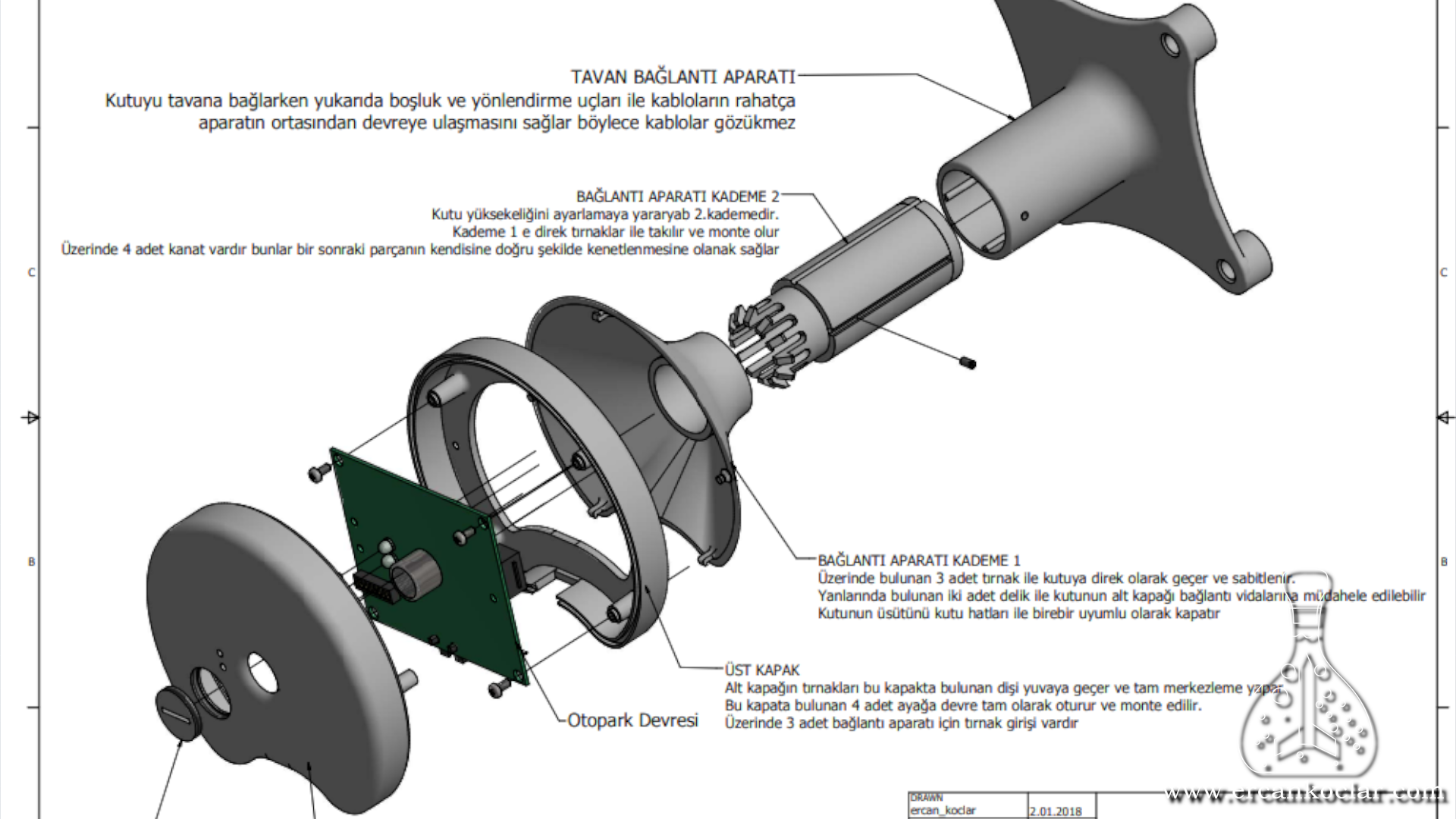

Otopark otomasyonu için yapılmış bir devre kartına ihtiyaca uygun, montajı rahat ve dış etkenlere dayanımlı kutu tasarımı projesi Tasarım 3D yazıcıda basılabilecek şekilde tasarlandı. Montaj sonra hassas ayar yapılabilmesi sağlanarak montaj rahatlığı amaçlandı. Kutu tasarımında keskin hatlar yerine daha modern esnek hatlar seçildi. Projede Yapılanlar Kutu tasarımı 3D çizimi Sunum hazırlanması İhtiyaca uygun şekilde led […]
Projenin amacı roket yakıtı yaparken kritik olan sıcaklığın sabit kalmasını sağlamaktı Bu amaçla ısı kontrol devresi projesini yaptım Roket yakıtı yapımında kullanılsa da her türlü hassas ısıtma işlemi için kullanılabilir. Projede Yapılanlar Tüm proje tasarımı Mekanik kutu tasarımı Kullanılacak parça seçimi PCB tasarımı ve çizimi Şema çizimi GERBER dosyalarının hazırlanması Devre lehimlenmesi ve montajı MikroC […]

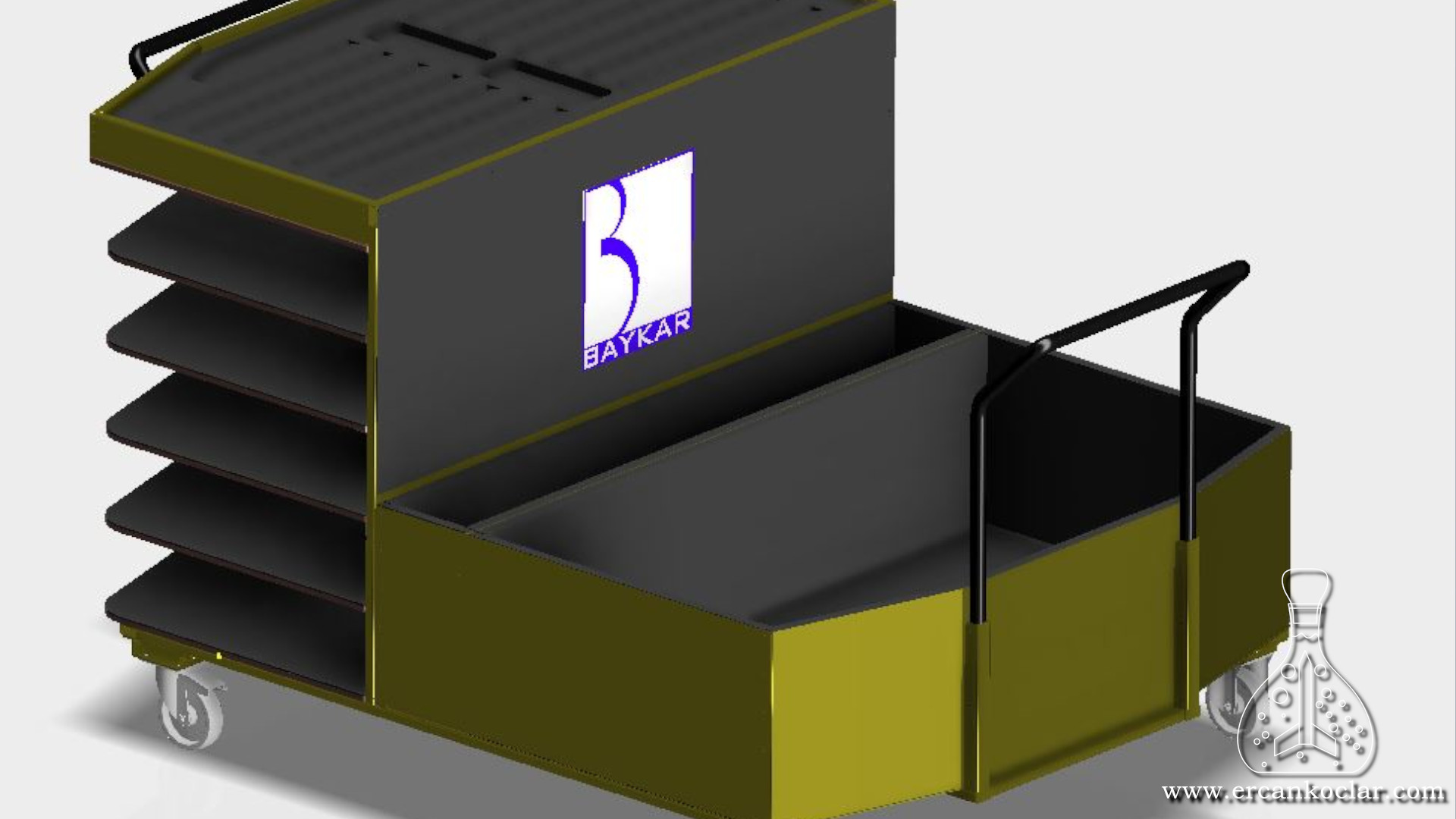

Akıncı SİHA üretim bandında parçaların taşınması için gereken taşıma arabası Tasarım neredeyse tamam olarak geldi temel olarak Bazı bağlantı şekilleri değiştirildi Ürün ağacı hazırlandı. Proje ana firmadan işi alıp bana gönderen aracı firmaya teslim edildi.

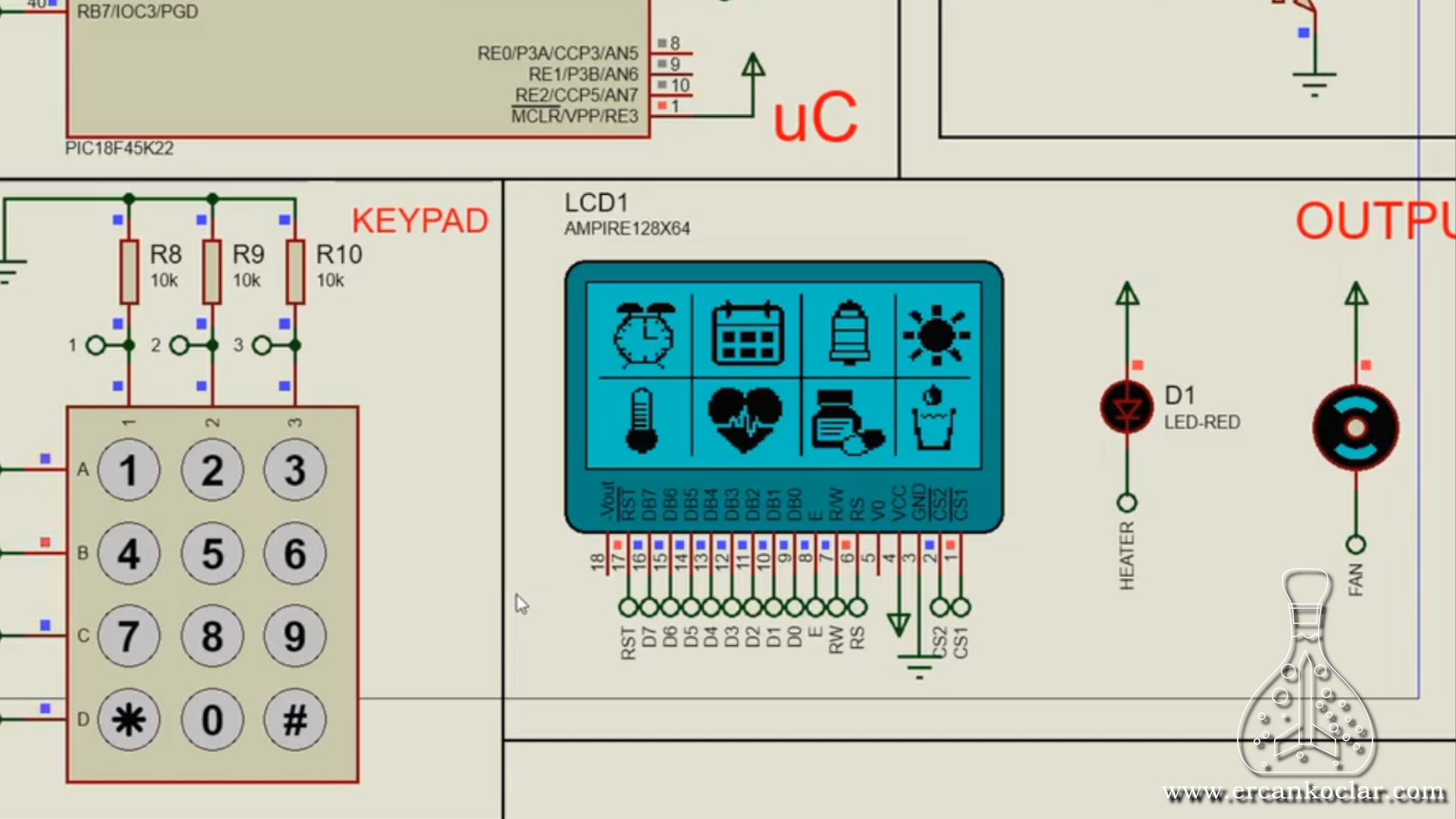

Bir üniversitede geliştirilen akıllı saat projesi Proje sadece simülasyon ortamında denendi hayata geçip geçmediği hakkında bilgim yok Kodları MikroC üzerinde C dili ile yazdım Bir takım sensörlere sahip devre simulasyonun da yapılanlar Günde 6 bardak su içilmesini hatırlatır Kalp ritminizi ölçer İlaçlarınızın kullanılma gün ve saatlerini seçerek hatırlatma alarmları kurabilirsiniz Ortamın nem ve sıcaklığını ölçer […]

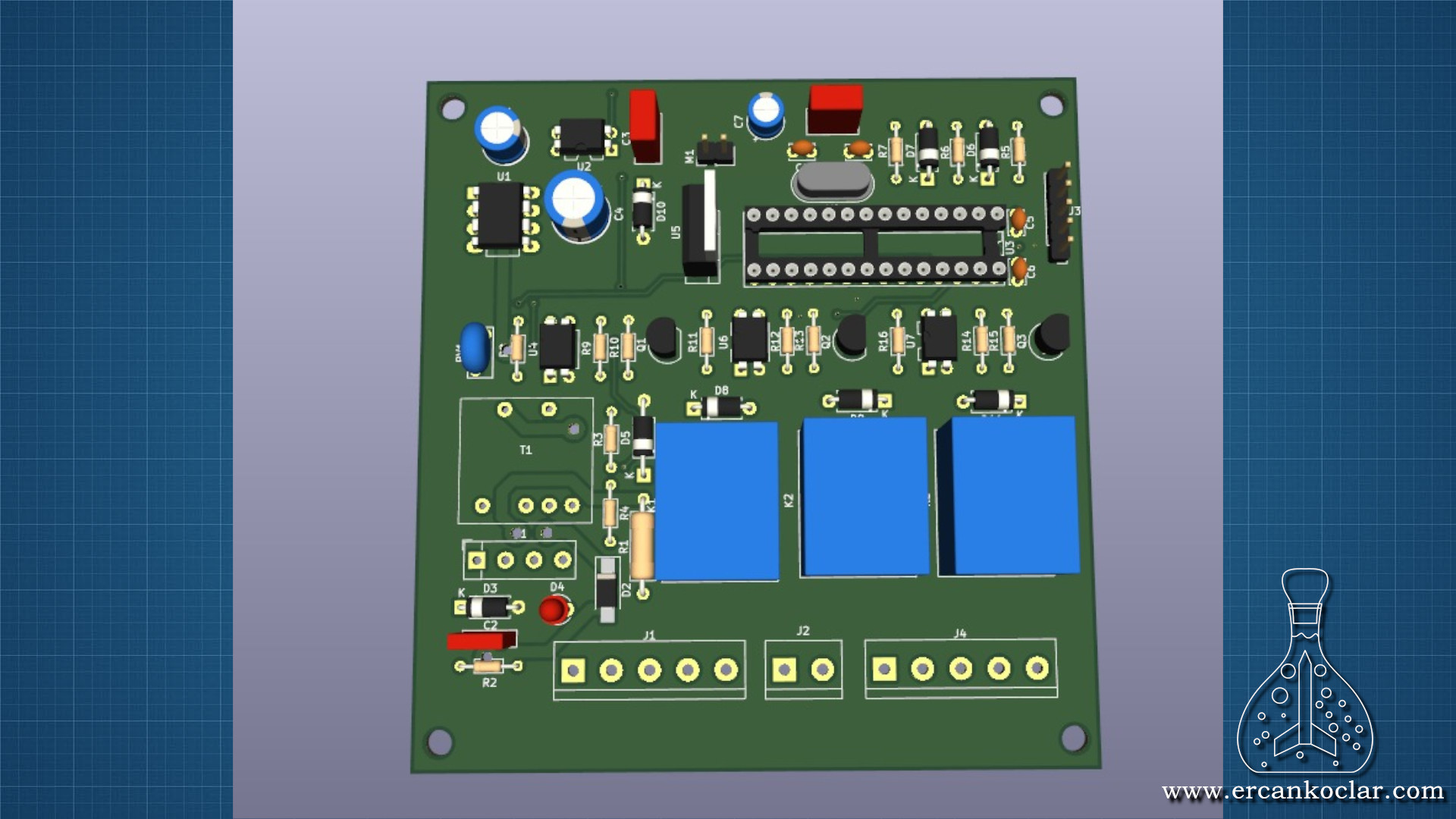

Sanayi tipi ozon üretecini kontrol etmek için gerekli olan devre kartı tasarımını yaptım Öncesinde delikli pertinaks üzerine kurulu basit devre müşteri tarafından teslim edildi Devre tarafımdan en baştan içerisine PIC MCU eklenerek profosyonel olarak yeniden tasarlandı. Hassas zamanlama gerektiğinden PIC üzerinde MikroC ile yazılımı yazdım. Proje sonunda üretece senkronize bir şekilde çalıştı. Projede Yapılanlar Devre […]

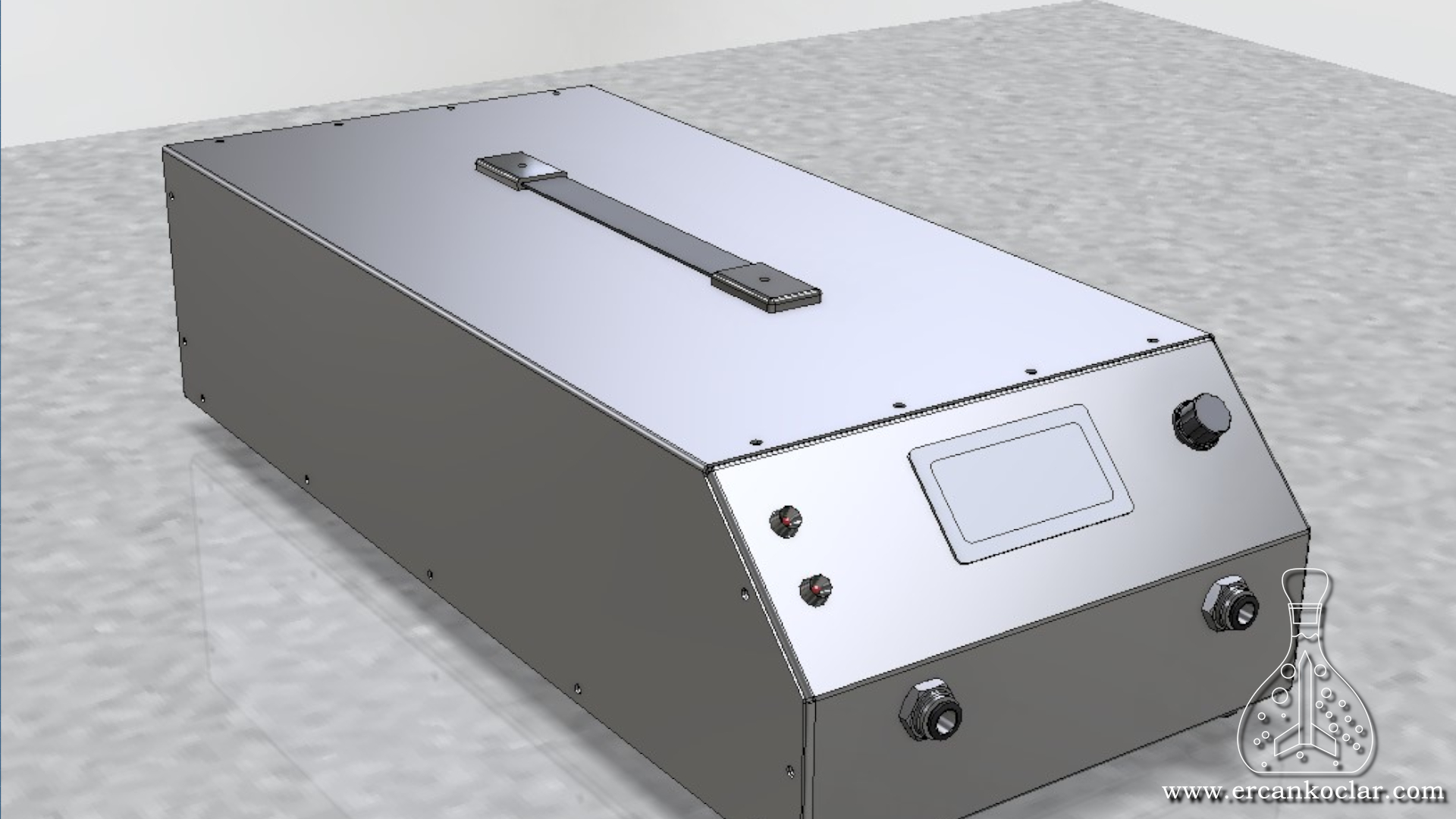

Hava temizliği, dezenfektan ve bir takım kimyasal işlemler için kullanılan ozon gazı O3 üreteci projesi Proje müşteri isteklerine ve müşterinin kullandığı araçlara göre taşınabilir şekilde tasarlandı. Projede Yapılanlar Tüm tasarımlar Hava besleme fanı için yuvarlaktan kareye geçiş yapan adaptör tasarımı. ( 3d yazıcıda basıldı) Kutu Tasarımı ve parçaların konumlarının dizaynı Lazer kesim dataları Büküm dataları […]
