Arduino Joystick Kart
- Arduino Leanardo ve Pro Micro modelleri için tasarlamış olduğum PCB ler.
- Devre özellikle ters bağlantı, yüksek voltaj ve statik elektrikten yalıtılacak şekilde tasarlandı
- Buna göre uygulamada Leanardo ile giriş araçları arasında hiç bir fiziksel bağlantı bulunmamaktadır tüm bağlantı optik transistörler sayesinde ışık iletimi ile gerçekleştirilmektedir.
- Bu çalışmayı KiCAD programı ile tamamladım.
- Bu Çalışma ile ;
- Müşterinin oluşturduğu temel devre tasarımı istekleri doğrultusunda geliştirildi ve düzeltildi
- GERBER ve Drill dosyaları müşteriye teslim edildi.

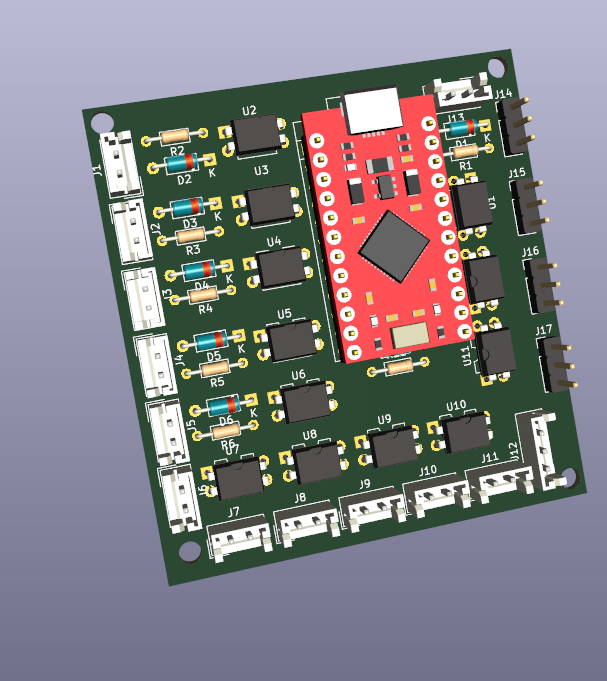

- Tasarımın her aşamasında kolay anlaşılabilirlik için 3D çıktılar kullanıldı
- Müşteri logosu jpeg resim üzerinden DXF e çevrildi ve PCB üzerine baskı olarak eklendi.
