GÖK-TÜRK 4 MODEL ROKETİ

This post is also available in: English (İngilizce)



GÖK-TÜRK 4 ROKETİ

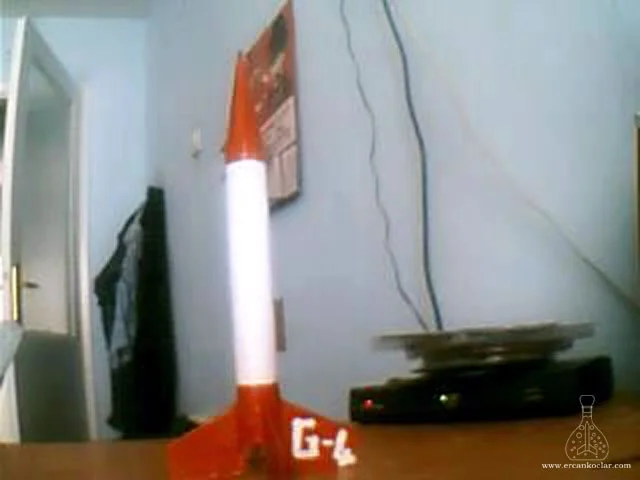

Gök-Türk 4 Model Roketi
Gök-Türk 4 Model Roketi
  • Gök-Türk serisi olarak yaptığım model roketlerin son üyesi.
  • Gök-Türk serilerinin hiçbirisinde kurtarma tertibatı kullanılmadı.
Çalışmalarım - Yazılarım - Tecrubelerim

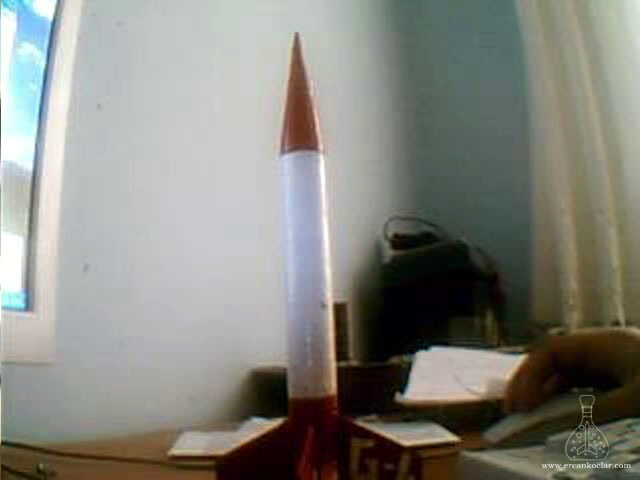

Gök-Türk 4 Model Roketi
  • Boyama işlemi için sprey boya kullanıldı, ardından verniklendi
Çalışmalarım - Yazılarım - Tecrubelerim

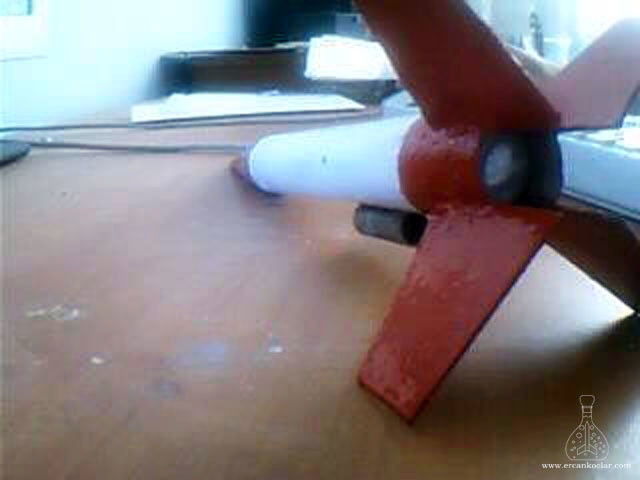

Gök-Türk 4 Model Roketi – Motoru, Rampa kulpu görülmekte
  • Yukarıdaki fotoğrafta motoru görülmekte. Motorun ağzı nem kapmayı engellemek için tıkanmıştır.
Çalışmalarım - Yazılarım - Tecrubelerim

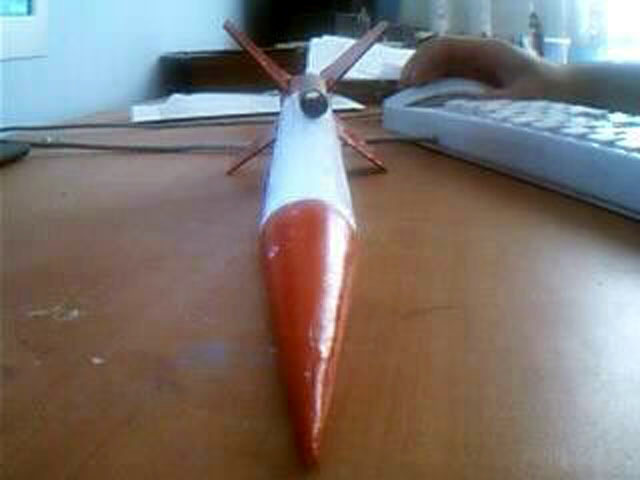

Gök-Türk 4 Model Roketi önden bakış

Teknik Detaylar

  • Teknik çizimlerde aksi belirtilmedikçe verilen tüm ölçüler mm dir.

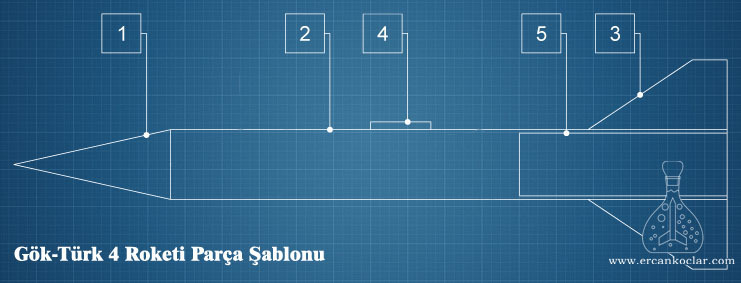

Parça Şablonu

gok-turk-4-roketi-parca-sablonu
Gök-Türk 4 Roketi Parça Şablonu
  • Yukarıdaki resimde Gök-Türk 4 roketinin sahip olduğu parçalar şematik olarak gösterilmiştir.
    1. Burun Konisi – Kurtarma tertibatı olmadığından dolayı sabit yapıldı
    2. Gövde – Roket ana taşıyıcı elemanıdır
    3. Kanatlar – Roketin dengeli uçmasını sağlar
    4. Rampa Kulpu – Roketin ateşlenirken 3mm incelikte bir tel rampadan ateşlenirken bu kulp ile rampaya takılır böylece düz olarak kalkış yapar
    5. Roket Motoru – Roketin güç kaynağıdır, kimyasal tepkime ile itme gücü oluşturur.

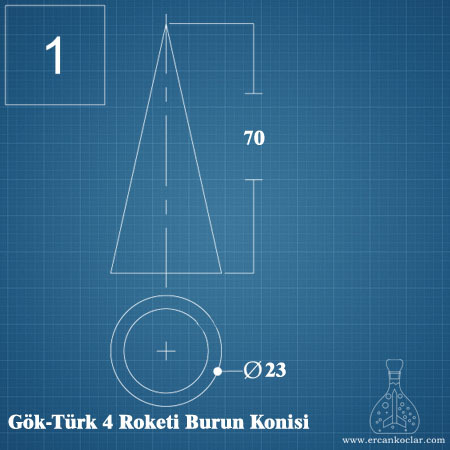

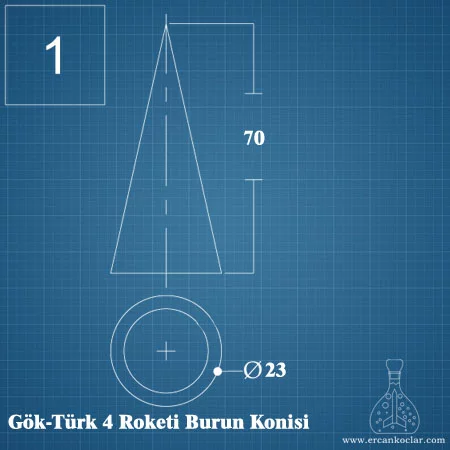

1-Burun Konisi

gok-turk-4-roketi-burun-konisi
Gök-Türk 4 Roketi Burun Konisi
  • Burun konisi olarak “konik” tip kullanılmıştır. Farklı tipte daha verimli burun koni tipleri olmasına karşın kağıt ve el ile yapılabilecek tek burun tipi konik olduğundan bu tip seçilmiştir.
  • Ağırlık : bilinmiyor
  • Malzeme : Beyaz resim kağıdı
  • Yapıştırıcı : Beyaz su bazlı ahşap tutkalı
  • Toplam Uzunluk : 50 mm
  • Dış Çap: 24 mm

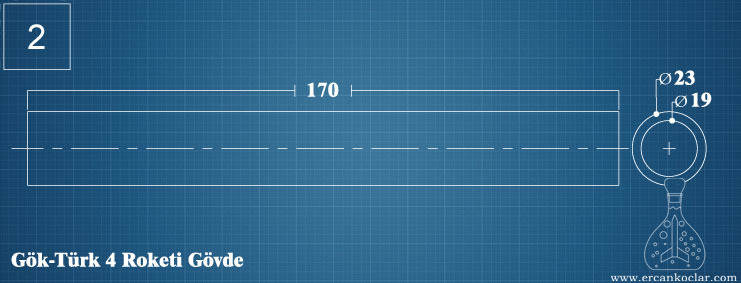

2- Gövde

gok-turk-4-roketi-govde
Gök-Türk 4 Roketi Gövde
  • Ağırlık : Bilinmiyor
  • Malzeme : Fon kartonu
  • Yapıştırıcı : Beyaz su bazlı ahşap tutkalı
  • Toplam Uzunluk : 170 mm
  • Dış Çap : 23 mm
  • İç Çap : 19 mm

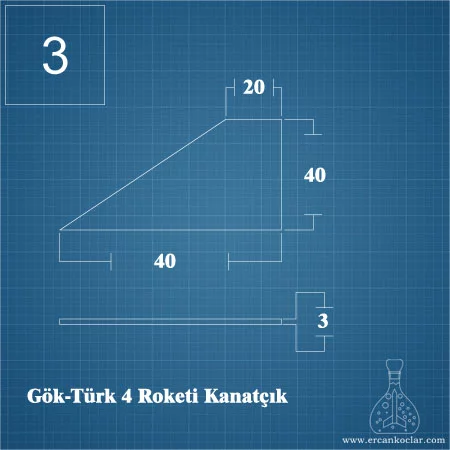

3-Kanatlar

gok-turk-4-roketi-kanatlar
Gök-Türk 4 Roketi Kanatlar
  • Gök-Türk 4 Roketi  için kanat tipi olarak “Kırpılmış Delta” tipi kanat kullanıldı
  • 4 Adet kanat bulunmaktadır.
  • Ağırlık : 2 gr ( 4 kanat toplam)
  • Malzeme : 3 mm mukavva levha
  • Kanatları Gövdeye Sabitleyen Yapıştırıcı :  Japon Yapıştırıcısı
  • Kanat Kalınlığı : 3 mm
  • Firar Kenar : 40 mm
  • Dış Kenar : 20 mm

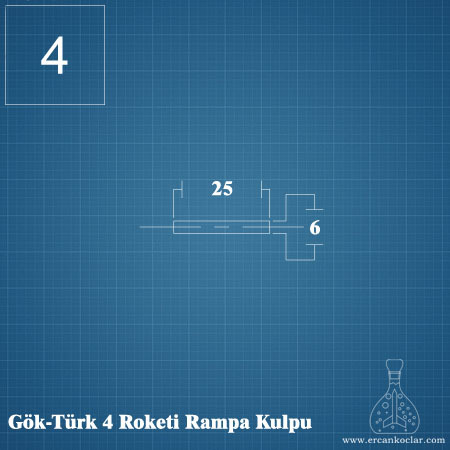

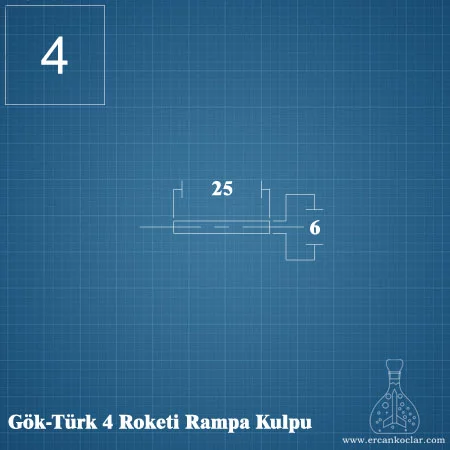

4-Rampa Kulpu

gok-turk-4-roketi-rampa-kulpu
Gök-Türk 4 Roketi Rampa Kulpu
  • Kraft kağıdından sarılarak imal edildi
  • Kulp Adedi :1
  • Ağırlığı : 1gr

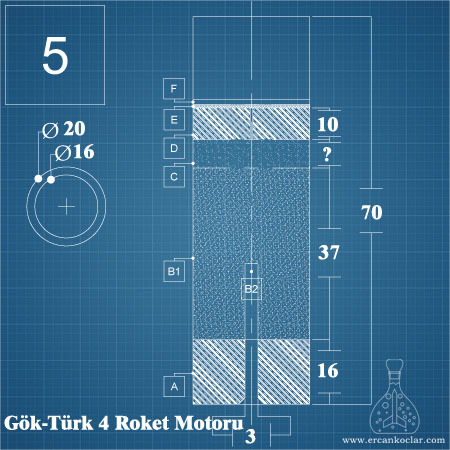

5-Roket Motoru

gok-turk-4-roketi-roket-motoru
Gök-Türk 4 Roket Motoru
  • C tipi roket motoru kullanılmıştır. Yaklaşık olarak gücü 7-8 newton arasındadır.
  • Yanma Tipi : İçten Yanmalı
  • Yanma Artığı : Zehirsiz – Karbondioksit + su buharı
  • Malzeme : Kraft kağıdı
  • Ağırlık : 20gr
  • Yapıştırıcı : Sulandırılmış (50/50) beyaz ahşap tutkalı
  • Metot : El ile mil çevresinde düz sarım.
  • Toplam Yükseklik : 70 mm
  • Dış Çap : 20 mm
  • İç Çap : 16 mm

5A-Motor Lülesi ( Nozl – Nözül)

  • Malzeme : Bentonit kil ve kaolin kil karışımı parafin katkılı. Oran (80/20)+%10.
  • Hazırlanma Metodu : Killeri kızdırıp parafini içerisinde eriterek.
  • Motora Çakılma Metodu : Hidrolik pres ile preslenerek. Uygulanan kuvvet bilinmiyor.
  • Lüle İç Çapı : 3 mm
  • Toplam Yüksekliği : 16 mm
  • Toplam Ağırlığı : Bilinmiyor

5B-Roket Yakıtı

  • Malzeme : Potasyum Nitrat ve sakaroz  karışımı . Oran ( 65/35)
  • Hazırlama Metodu : Suda eritip ergitme yolu ile motora sıcak presleme
  • Toplam Uzunluk : 37 mm
  • Toplam Ağırlık : 10 gr
  • Dış Çap : 16 mm
  • Tutuşma Isısı : 200 °C – açık alev
  • Higroskopik Özellik : Var , ileri derecede nem çekici , hava nemi ile bozulup işlevini kısa sürede kaybeder
5B1 – Yanma Odası
  • Yanma odası lüleden 3mm matkap ile girilerek açılmıştır. Yakıt hassas olmadığından bu tarz işlemlere çok elverişlidir.
  • Yanma odası yüksekliği : 16 mm

5C-Geciktirici

  • Geciktirici kullanılmamıştır

5D-Motor Tapası

  • Tapa yakıt yanarken yüksek basınç oluşmasını sağlar. Lüle kadar basınca maruz kalmadığı için daha ince yapıldı.
  • Malzeme : Bentonit kil ve kaolin kil karışımı parafin katkılı. Oran (80/20)+%10.
  • Hazırlanma Metodu : Killeri kızdırıp parafini içerisinde eriterek.
  • Motora Çakılma Metodu : Hidrolik pres ile preslenerek. Uygulanan kuvvet bilinmiyor.
  • Toplam Yüksekliği : 10 mm
  • Toplam Ağırlığı : Bilinmiyor

5E-Fırlatma Barutu

  • Fırlatma barutu kullanılmamıştır

5F-Kapak

  • Kapak kullanılmamıştır.

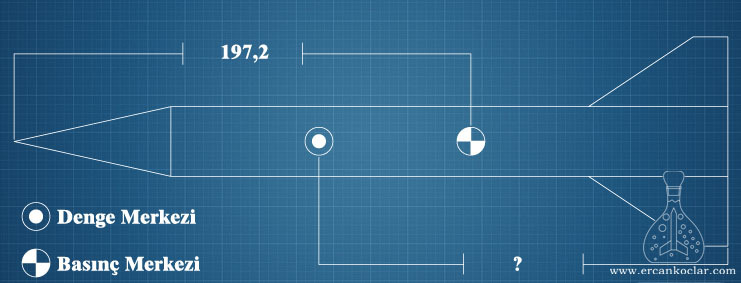

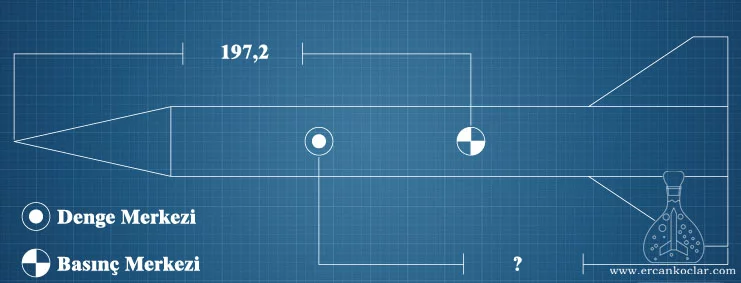

Basınç ve Denge Merkezi

gok-turk-4-roketi-denge-basic-merkezi
Gök-Türk 4 Basın ve Denge Merkezi
  • Basınç ve denge merkezi uyumu roketin düz bir şekilde gitmesini sağlar. Eğer bu uyum yoksa roketin düz gitmesi imkansızdır.
  • Basınç Merkezi : 197,2 mm

SONUÇ

  • Roket başarılı bir şekilde harekete geçti.
  • Kurtarma tertibatı olmadığı için roket bulunamadı.

Gök-Türk 4 Roketi Fırlatma Videosu
