Beyaz Roket

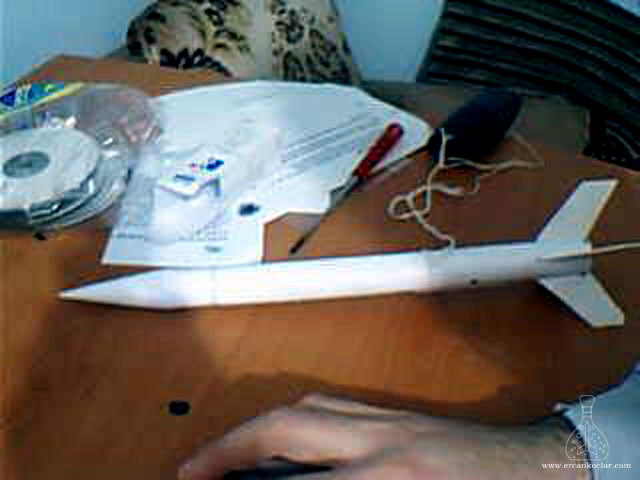

Beyaz Roket – Resim kağıdından yapıldı. Gövdedeki nokta içerideki motor kundağını tutan parçadır.(fotoğraf webcam ile çekildiği için düşük çözünürlüktedir.)
  • İlk paraşütlü roket atışım. Daha önceleri kurtarma tertibatlarına pek dikkat etmezdim ancak roketin yere güvenli inişi ve sonra tekrardan kullanılması açısından kurtarma tertibatı olması önemli bir durum.
Çalışmalarım - Yazılarım - Tecrubelerim

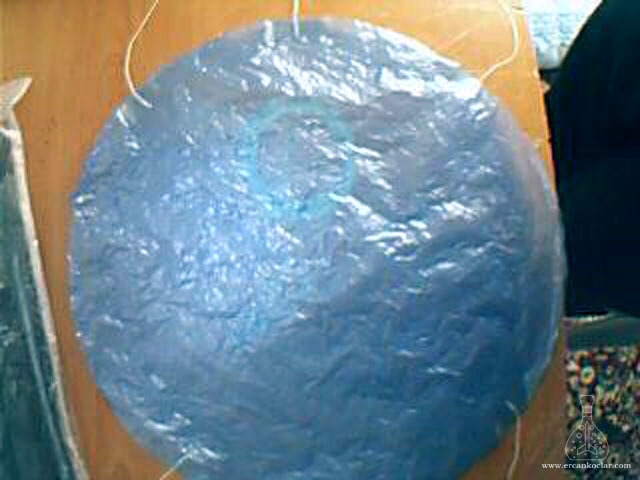

Paraşüt ve bağları görülmektedir. Bu gibi ufak modellerde paraşütler ince naylondan yapılır
Çalışmalarım - Yazılarım - Tecrubelerim

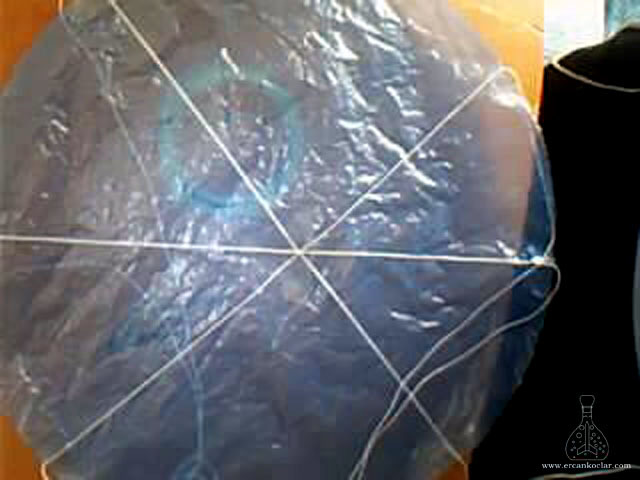

Paraşütün üsten görüntüsü bu şekilde ipler naylonu sarıp tutabilir aksi halde rüzgardan paraşüt uç kısımlardan yırtılarak parçalanabilir.
  • Bu model de kurtarma tertibatı olarak paraşüt kullanılmıştır.
Çalışmalarım - Yazılarım - Tecrubelerim

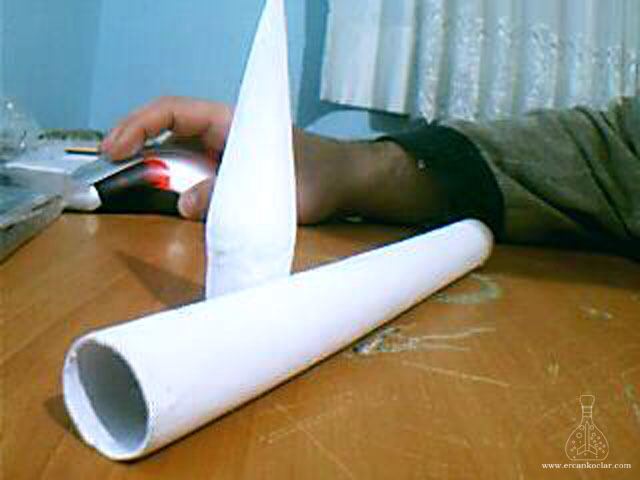

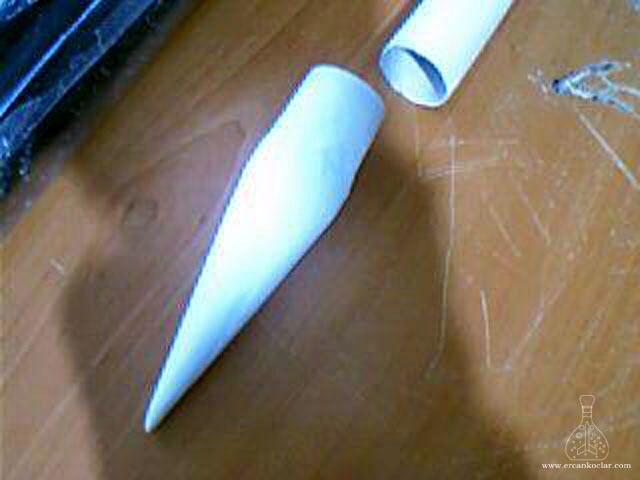

Gövde ve ayrılabilir burun konisi görülmektedir.
Çalışmalarım - Yazılarım - Tecrubelerim
Kurtarma tertibatı olan roketlerde burun konisi yerinden ayrılabilir olmalıdır.
  • Bir gece yarısı acele ile yaptığım için elimde fon kartonu olmadığından beyaz resim kağıdından yaptım bu sebeple adını da “Beyaz Roket” olarak belirledim. Önceki roketlerin aksine boya yapmadım.
Çalışmalarım - Yazılarım - Tecrubelerim

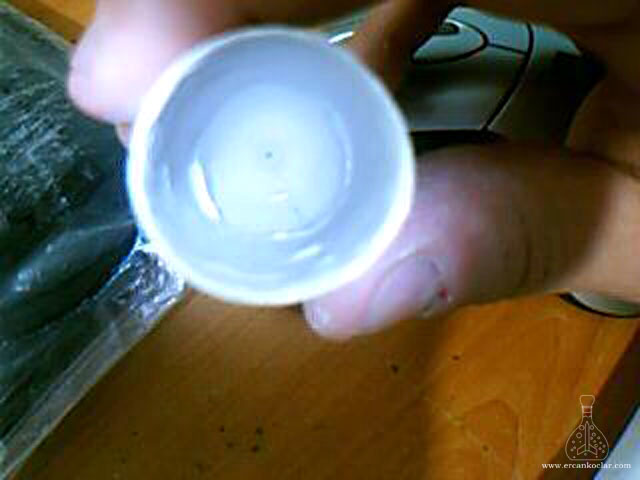

Burun konisi iç görüntüsü
  • Ateşleme “Test Videosunda” görüleceği gibi “kara fitil” ile yapılmıştır.

Teknik Detaylar

  • Ne yazık ki bir çok teknik detay acele edildiğinden dolayı kayıt edilmemiştir.
  • Teknik çizimlerde aksi belirtilmedikçe verilen tüm ölçüler mm dir.

Parça Şablonu

beyaz-roket-parca-sablonu
Beyaz Roket Parça Şablonu

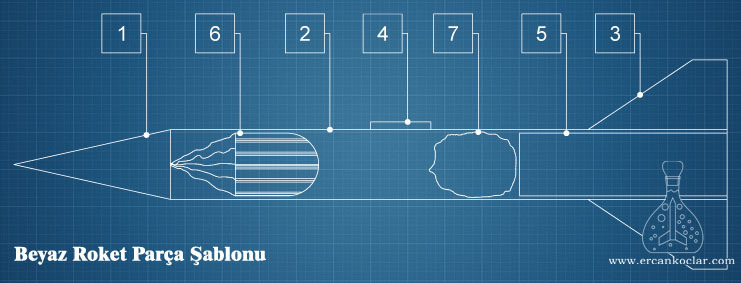

  • Yukarıdaki resimde beyaz roketin sahip olduğu parçalar şematik olarak gösterilmiştir.
    1. Burun Konisi – Kurtarma tertibatı olan modellerde ayrılabilir yapılır
    2. Gövde – Roket ana taşıyıcı elemanıdır
    3. Kanatlar – Roketin dengeli uçmasını sağlar
    4. Rampa Kulpu – Roketin ateşlenirken 3mm incelikte bir tel rampadan ateşlenirken bu kulp ile rampaya takılır böylece düz olarak kalkış yapar
    5. Roket Motoru – Roketin güç kaynağıdır, kimyasal tepkime ile itme gücü oluşturur.
    6. Kurtarma Tertibatı – Bu modelde “hışır naylon” kullanılarak paraşüt yapılmıştır.
    7. Koruyucu Malzeme – Roket motorunda bulunana paraşütün dışarı çıkmasını sağlayan basıncı oluşturan fırlatma barutu ateşlendiğinden oluşan ısı ve partikülleri tutarak paraşütün zarar görmesini engeller. Bu malzeme “Yanmaz Çözelti” ile hazırlanır.

1-Burun Konisi

beyaz-roket-burun-konisi

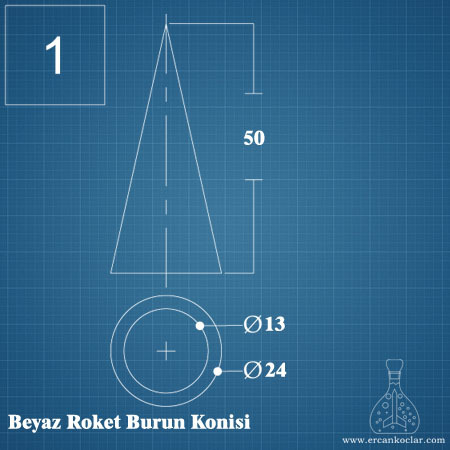

Beyaz Roket Burun Konisi
  • Burun konisi olarak “konik” tip kullanılmıştır. Farklı tipte daha verimli burun koni tipleri olmasına karşın kağıt ve el ile yapılabilecek tek burun tipi konik olduğundan bu tip seçilmiştir.
  • Gövdeye tutunmasını sağlayacak parça mantar şamandıradan kesilerek yapılmıştır. Böylece hafif olması amaçlanmıştır.
  • Ağırlık : bilinmiyor
  • Malzeme : Beyaz resim kağıdı
  • Yapıştırıcı : Beyaz su bazlı ahşap tutkalı
  • Toplam Uzunluk : 50 mm
  • Dış Çap: 24 mm
  • İç Çap : 13 mm

2- Gövde

beyaz-roket-govde

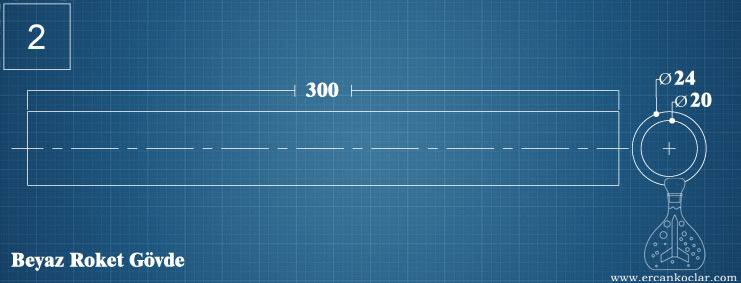

Beyaz Roket Gövde
  • Ağırlık : Bilinmiyor
  • Malzeme : Beyaz resim kağıdı
  • Yapıştırıcı : Beyaz su bazlı ahşap tutkalı
  • Toplam Uzunluk : 300 mm
  • Dış Çap : 24 mm
  • İç Çap : 20 mm

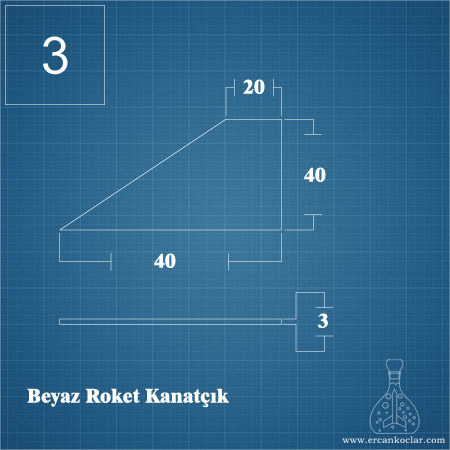

3-Kanatlar

beyaz-roket-kanatcik
Beyaz Roket Kanatçıklar
  • Beyaz Roket için kanat tipi olarak “Kırpılmış Delta” tipi kanat kullanıldı
  • 4 Adet kanat bulunmaktadır.
  • Ağırlık : Bilinmiyor
  • Malzeme : 3 mm mukavva levha
  • Kanatları Gövdeye Sabitleyen Yapıştırıcı : Öncelikle kanat sabit kalması için ” Japon Yapıştırıcısı” ile yapıştırıldı ardından esneklik kazanması için çevresi “beyaz tutkal” ile sıvandı böylece kırılganlık önlenmiş oldu.
  • Kanat Kalınlığı : 3 mm
  • Firar Kenar : 40 mm
  • Dış Kenar : 20 mm

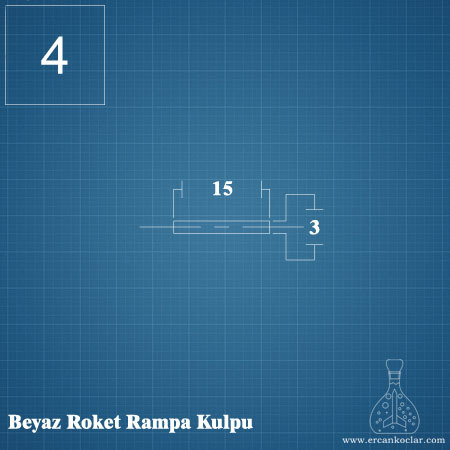

4-Rampa Kulpu

beyaz-roket-rampa-kulpu
Beyaz Roket Rampa Kulpu
  • Rampa kulpu olarak orta boy plastik pipet parçası kesilerek japon yapıştırıcısı ile gövdeye tuturulmuştur.
  • Bağlantı yeri roketin merkezidir.
  • Kulp Adedi :1
  • Ağırlığı : önemsiz

5-Roket Motoru

beyaz-roket-roket-motoru

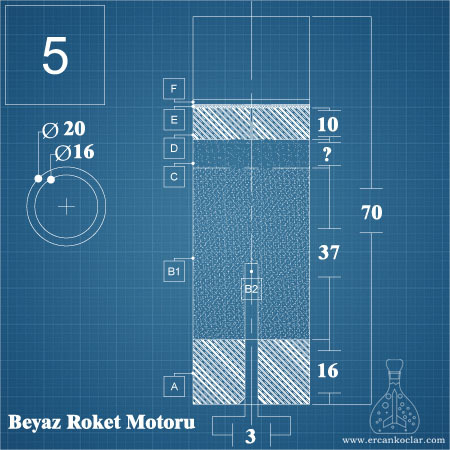

Beyaz Roket – Roket Motoru
  • C tipi roket motoru kullanılmıştır. Yaklaşık olarak gücü 7-8 newton arasındadır.
  • Yanma Tipi : İçten Yanmalı
  • Yanma Artığı : Zehirsiz – Karbondioksit + su buharı
  • Malzeme : Kraft kağıdı
  • Ağırlık : Bilinmiyor
  • Yapıştırıcı : Sulandırılmış (50/50) beyaz ahşap tutkalı
  • Metot : El ile mil çevresinde düz sarım.
  • Toplam Yükseklik : 70 mm
  • Dış Çap : 20 mm
  • İç Çap : 16 mm

5A-Motor Lülesi ( Nozl – Nözül)

  • Malzeme : Bentonit kil ve kaolin kil karışımı parafin katkılı. Oran (80/20)+%10.
  • Hazırlanma Metodu : Killeri kızdırıp parafini içerisinde eriterek.
  • Motora Çakılma Metodu : Hidrolik pres ile preslenerek. Uygulanan kuvvet bilinmiyor.
  • Lüle İç Çapı : 3 mm
  • Toplam Yüksekliği : 16 mm
  • Toplam Ağırlığı : Bilinmiyor

5B-Roket Yakıtı

  • Malzeme : Potasyum Nitrat ve sakaroz  karışımı . Oran ( 65/35)
  • Hazırlama Metodu : Suda eritip ergitme yolu ile motora sıcak presleme
  • Toplam Uzunluk : 37 mm
  • Toplam Ağırlık : 10 gr
  • Dış Çap : 16 mm
  • Tutuşma Isısı : 200 °C – açık alev
  • Higroskopik Özellik : Var , ileri derecede nem çekici , hava nemi ile bozulup işlevini kısa sürede kaybeder
5B1 – Yanma Odası
  • Yanma odası lüleden 3mm matkap ile girilerek açılmıştır. Yakıt hassas olmadığından bu tarz işlemlere çok elverişlidir.
  • Yanma odası yüksekliği : 16 mm

5C-Geciktirici

  • Yanmayı hızını ölçülebilir süreye düşürerek paraşütün açılması için zaman kazandırır
  • Malzeme : Potasyum Nitrat +Sakaroz  + Sodyum Bi Karbonat. Oran (65/35)+%10
  • Hazırlama Metodu : Suda eritip ergitme yolu ile önceden hazırlanmış kağıt kalıplara dökülür.
  • Toplam Uzunluk : Bilinmiyor
  • Kağıt kalıbı ile beraber hidrolik pres ile yakıtın üzerine arada boşluk kalmayacak şekilde oturtulur.

5D-Motor Tapası

  • Tapa yakıt yanarken yüksek basınç oluşmasını sağlar. Lüle kadar basınca maruz kalmadığı için daha ince yapıldı.
  • Malzeme : Bentonit kil ve kaolin kil karışımı parafin katkılı. Oran (80/20)+%10.
  • Hazırlanma Metodu : Killeri kızdırıp parafini içerisinde eriterek.
  • Motora Çakılma Metodu : Hidrolik pres ile preslenerek. Uygulanan kuvvet bilinmiyor.
  • Tapa İç Çapı : 1,5 mm
  • Toplam Yüksekliği : 10 mm
  • Toplam Ağırlığı : Bilinmiyor

5E-Fırlatma Barutu

  • Kurtarma tertibatını açmaya yarayan basıncı oluşturur
  • Malzeme : Adi kara barut
  • Miktar : 0,3 gr

5F-Kapak

  • Fırlatma barutunun oluşturduğu basıncı arttırmak için kullanılır ayrıca barutun dökülmesini engeller.
  • Malzeme : Kraft kağıdı
  • Uygulama Metodu : Bir kaç kat kağıt mil ile çok fazla kuvvet uygulamadan bastırılır. Çap ölçüsü motor iç çapından biraz daha büyük olmalıdır.

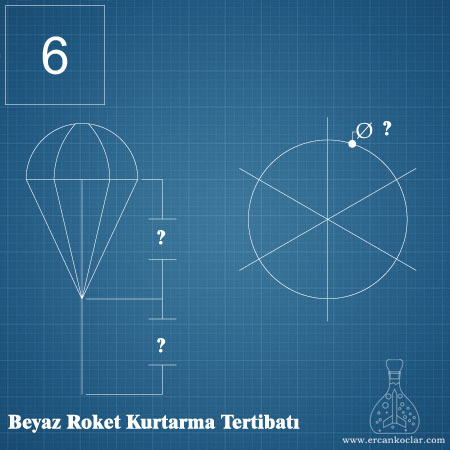

6-Kurtarma Tertibatı

beyaz-roket-kurtarma-tertibatı
Beyaz Roket Kurtarma Tertibatı
  • Daire biçimli paraşüt kullanılmıştır.
  • Malzeme : İnce hışır naylon – ipler elektriklenmeyen dantel ipi
  • Uygulama : Paraşüt el ile gerdirilip bolca pudra ile pudralanır iki yandan içeri sonra yukarından yuvarlayarak ipler ile beraber sarılıp gövdeye yerleştirilir. Sıkı olmamasına dikkat edilir.Böylece rahatça gövdeden dışarı çıkabilir.
  • Ölçüler hakkında bir kayıt ve hesaplama bulunmuyor.

7-Koruyucu Malzeme

  • Fırlatma barutunun ateşlenmesi ile ortaya çıkan partiküllerin ve ısının tutulmasını sağlayarak kurtarma tertibatını korur.
  • Malzeme : Yanmaz çözeltiye batırılmış, kurutulmuş kağıt havlu
  • Hazırlama Metodu : Kağıt havlu düz zemine serilir sprey kullanılarak yanmaz çözelti ile ıslatılır kuruduğunda kullanılabilir.
  • Alev Alma Isısı : Hiç bir şekilde alev almaz direk kömürleşir. Köz haline gelip yanmaya devam etmez ateşi taşımaz.
  • Bir yaprak kağıt havlu el ile top haline getirilip gövdeye motorun üzerine oturtulur.

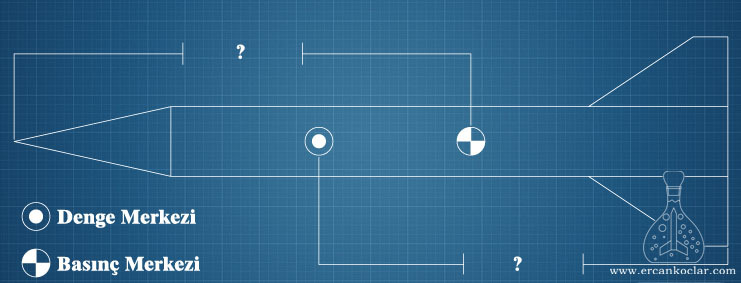

Basınç ve Denge Merkezi

beyaz-roket-basinc-denge-merkezi
Beyaz Roket – Basınç ve Denge Merkezi
  • Basınç ve denge merkezi uyumu roketin düz bir şekilde gitmesini sağlar. Eğer bu uyum yoksa roketin düz gitmesi imkansızdır.
  • Ne yazık ki hesaplamaları yaptığım halde not almadığımdan bu roketin denge veya basınç merkezi hakkında bir bilgi bulunmamaktadır.

SONUÇ

  • İlk kez kurtarma tertibatı kullandığım Beyaz Roket fırlatma esnasında yaşanan motor yada yakıt arızası sebebi ile çok fazla yükselemeden düşmüştür.
  • Yapılan kurtarma tertibatı ayrılma planı başarılı olduğu yerde görülmüştür. Roket yere düştükten bir süre sonra ateşleyici çalışarak paraşütü dışarı atmıştır.
  • Roket üzerinde gerekli araştırma inceleme yapıldıktan sonra imha edildi.
