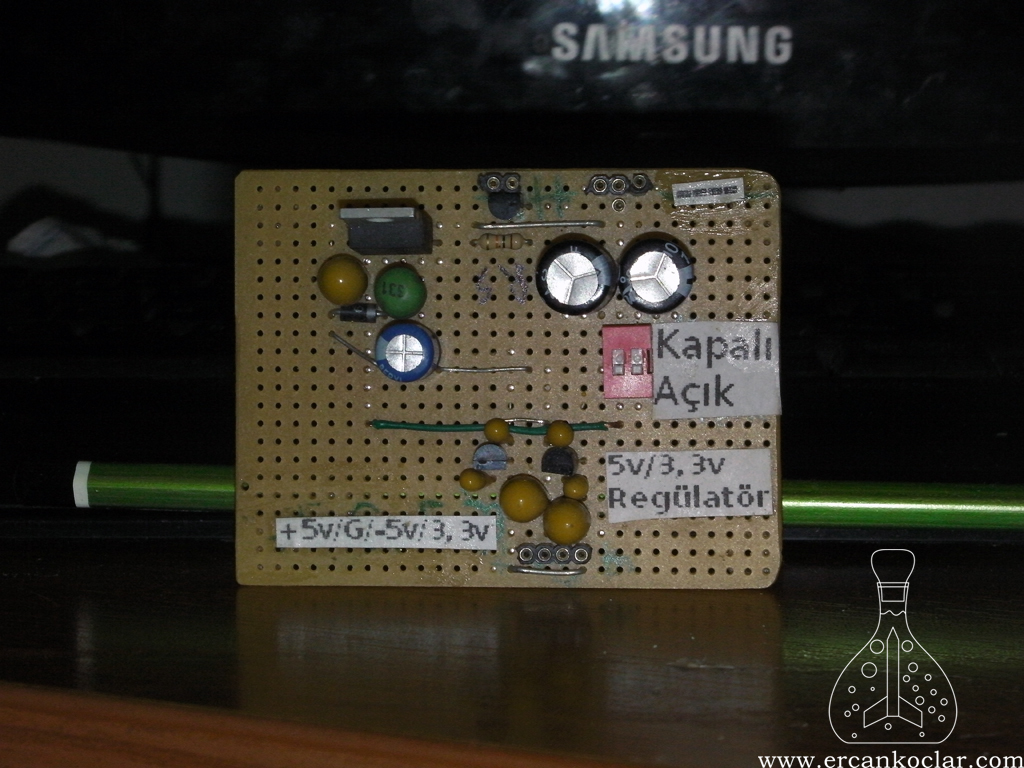

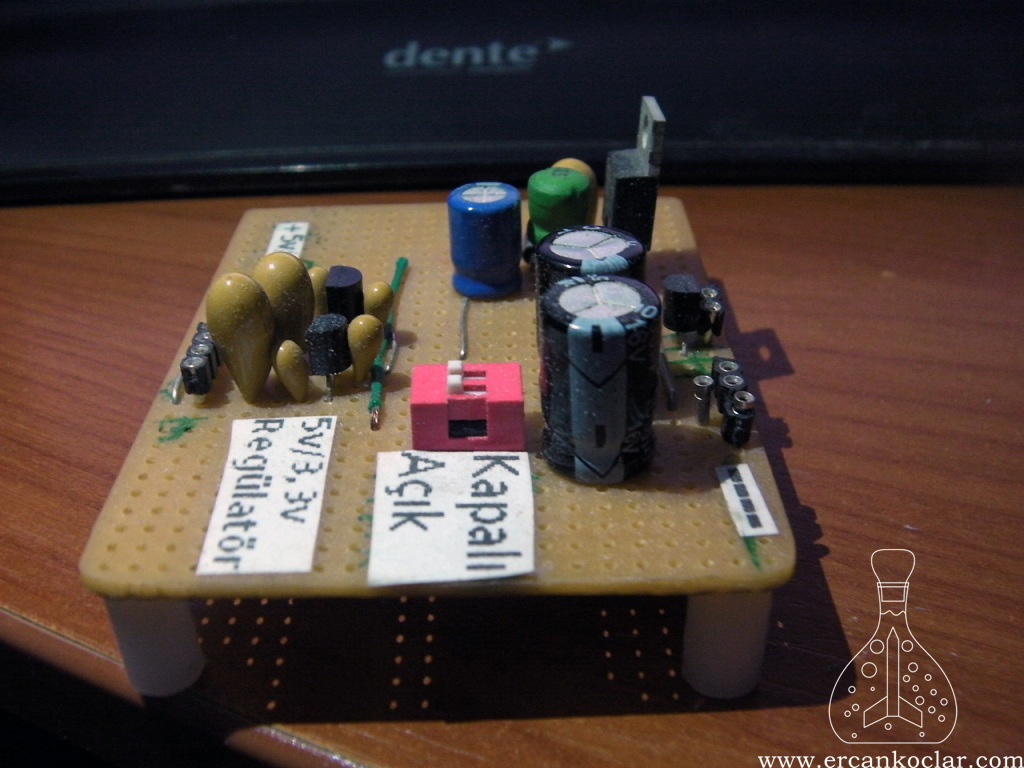

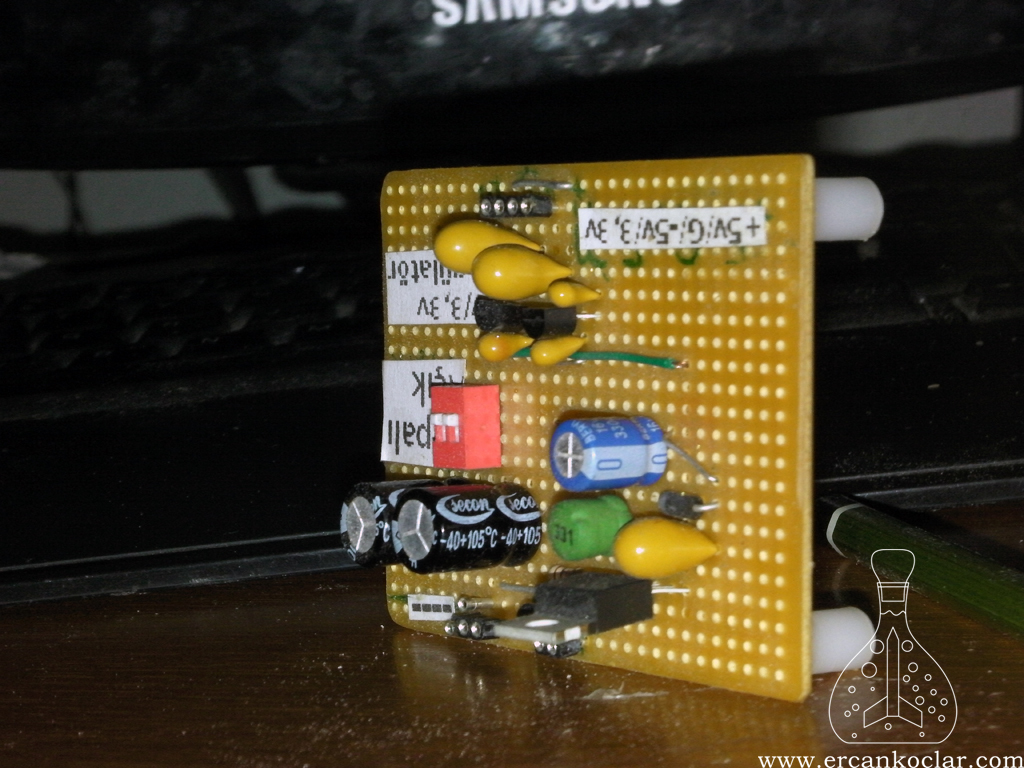

+5v -5v 3.3v SWITCH MOD REGULATOR

This post is also available in: Türkçe English Azerbaycan Türkcesi

  • Был разработан мною для PIC , но может использоваться для общих целей в switch mod regulator 9v>5v ve 5v>3.3v
  • Могу использовать его для проектов с использованием 3.3v SD карт и MMC карт.
  • Благодаря использованию системы switch mod помехи сведены практически к нулю
  • Применение в цепи танталовых конденсаторов усиливает всасывание помех
  • Внимание!- При неправильном подключении танталовых конденсаторов возможен моментальный взрыв.

Необходимые материалы

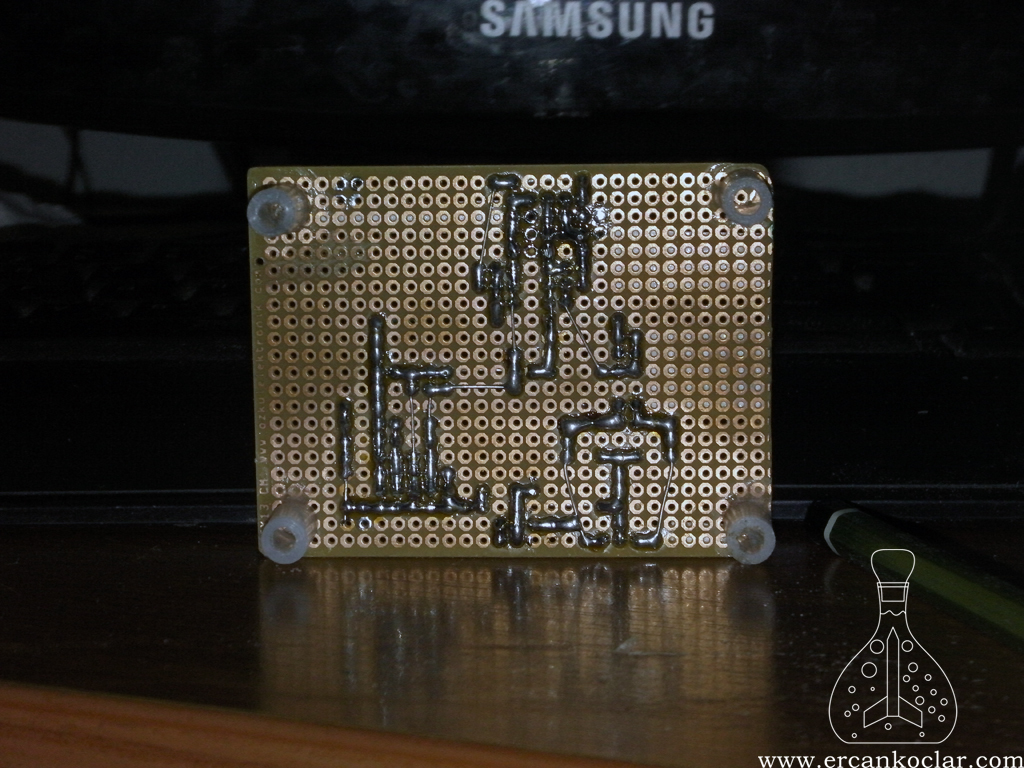

  1. 1 штука- 75 мм*60 мм pertinaks
  2. 1 штука- – LM2576  Entegre
  3. 1 штука- 79L05 Entegre
  4. 1 штука-LM2576-3.3v  Entegre
  5. 1 штука- 1N5819 диод
  6. 1 штука-350UH бобин
  7. 2 штуки-100uf- танталовых конденсаторов
  8. 4 штуки- 1uf- танталовых конденсаторов
  9. 1  штука 330 uf- электролитный конденсатор
  10. 2 штуки-  100 uf- электролитный конденсатор

Замечание!- В начале цепи могут быть подключены 2 батарейки по 9 В или же прочтите мою более раннюю публикацию « Фиксированная цепь питания +9v gnd -9v», однако ни в коем случае не используете дешевые адаптеры, поскольку они станут причиной помех.


Схема цепи.


Техническая документация
